Шкаф аварийного ввода резерва ШАВР-2-1 на 2 ввода

Предназначен для резервирования электропитания и быстрого переключения нагрузки на питание от резервного ввода в случае невозможности питания от основного ввода. ШАВР-2-1 решают следующие задачи:

- автоматическое включение резервного ввода;

- задание потребителем уставок – времени переключения и восстановления, задание приоритетного ввода и т.п., подходящих для конкретной электроустановки;

- контроль положения коммутационных аппаратов;

- ручное управление вводами;

- светодиодная индикация режимов работы, в том числе аварийных, что значительно ускоряет время ремонта и восстановления;

- блокировка всех вводов по сигналу от пожарной сигнализации;

- выдача релейного сигнала аварии.

Логику работы устройства определяет контроллер ZVEZDA AVR нашей разработки

В качестве коммутационного аппарата ШАВР-2-1 могут быть использованы контакторы или автоматы с моторным приводом. На контакторах выполняются схемы с номинальным током от 25 до 630 А, на автоматах с моторным приводом – от 125 до 1600 А. Соответственно, в диапазоне номинальных токов от 125 А до 630 А ШАВР можно изготовить на обоих вариантах коммутационных аппаратов. С экономической точки зрения при номинальных токах Iн = 125, 160 А получается дешевле изделие на контакторах, при Iн = 200, 250 А примерно одинаково, при больших токах уже становится дешевле комплектация на моторных приводах. АВР на моторных приводах чаще имеет несколько меньшие габаритные размеры. Иногда выбор того или иного коммутационного аппарата определяется их наличием или отсутствием  на складах поставщиков.

Ниже приведены структурные схемы АВР на 2 ввода:

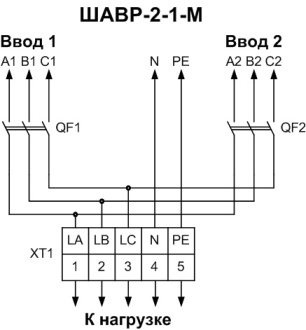

Рисунок 1 Шкаф аварийного включения резерва ШАВР-2-1-М – схема с 2-я вводами и общей нагрузкой, на автоматах с моторным приводом

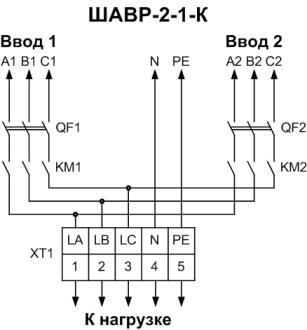

Рисунок 2 Щит АВР на 2 ввода ШАВР-2-1-К на контакторах

В штатном режиме работы при наличии напряжения обоих вводов в зависимости от выставленного приоритета включен один ввод, пусть это будет Ввод1. При аварийном его состоянии  – исчезновении одной или нескольких фаз, снижения или превышения напряжения за установленные пределы, сильном перекосе фаз – плата контроллера производит переключение питания нагрузки от Ввода 2. При восстановлении нормального напряжения на Вводе 1 работа устройства имеет варианты в зависимости от настроек:

- электроснабжение нагрузки остается от Ввода 2, питание от Ввода 1 не восстанавливается( режим работы без ВНР – без восстановления нормальной работы). Такой режим реализуется, если не желательно лишний раз разрывать питание потребителей при переключении;

- питание нагрузки переключается обратно на  Ввод 1 – в случае заданного режима с восстановлением нормальной работы.

Переключение работы обратно на питание от Ввода 1 в свою очередь может быть реализовано двумя способами:

- стандартно, с прекращением питания нагрузки – сначала отключается коммутационный аппарат Ввода 2, а затем подключается Ввод1, при этом происходит кратковременная пауза в электроснабжении;

- включается коммутационный элемент Ввода 1, а уже после отключается Ввод 2. При этом происходит кратковременное одновременное включение двух вводов, а питание потребителей не прерывается. Такой режим допустим только, если ввода синхронизированы между собой, а напряжения вводов не сильно отличаются; на практике такой режим встречается редко.

Важным преимуществом ШАВР является контроль состояния коммутационных аппаратов, что позволяет диагностировать неисправности и предупредить развитие потенциально возможных аварий:

- при отсутствии включения, например, 1-го ввода контроллер сразу произведет переключение на электроснабжение от ввода 2;

- отсутствии выключения( залипание) – в этом случае устройство запрещает включаться второму вводу во избежание встречного включения вводов;

- при получение сигнала аварийного отключения от вводного автомата( что говорит о наличии короткого замыкания или длительной перегрузки сверхтоком) запрещается включение 2-го ввода для предотвращения второго короткого замыкания и усугубления аварии.

Таблица 1 – Технические характеристики ШАВР-2-1

По согласованию Заказчику может быть предложена дополнительная комплектация и услуги:

Таблица 2 Дополнительная комплектация ШАВР

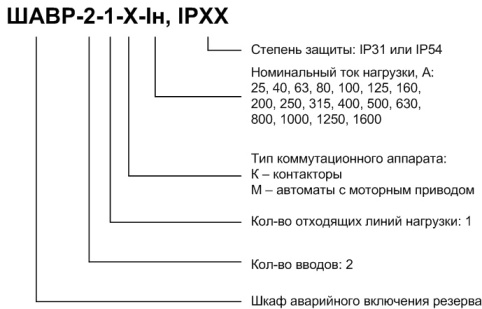

Обозначения для заказов:

Например:

ШАВР-2-1-М-250, IP31 – шкаф автоматического ввода резерва с 2-я вводами, 1-й отходящей линией нагрузки, исполнение на автоматах с моторным приводом, номинальный ток нагрузки 250 А, степень защиты IP31;

ШАВР-2-1-К-100, IP54 – щит АВР с 2-я вводами, 1-й отходящей линией нагрузки, схема на контакторах( магнитных пускателях), номинальный ток нагрузки 100 А, степень защиты IP54.

Чтобы купить шкаф АВР на 2 ввода, нужно определиться с конкретной моделью. Если вас не устраивают стандартные исполнения ШАВР, нужно конкретизировать ваши технические требования, для чего предлагаем заполнить опросный лист.

Сертификат соответствия требованиям технического регламента Таможенного союза

Ниже приведены примеры некоторых шкафов:

Фото 1 Щит АВР ШАВР-2-1К-25, IP54

Фото 2 Шкаф АВР на 2 ввода ШАВР-2-1М-1250, IP54 в напольном шкафу

Возможно ли изготовление АВР в виде отдельного силового шкафа и шкафа управления?

Да, это возможно. Разумеется, цена такого ШАВР будет несколько выше за счет усложнения схемы, монтажа, наладки и добавления соединительных кабелей, точная стоимость может быть получена после расчета

Комплектующие каких брендов используются вами?

По умолчанию применяются наиболее бюджетные компоненты – ИЭК и Техэнерго. Разумеется, возможны другие варианты по вашему запросу, за исключением эксклюзивных, которые трудно купить в разумные сроки.

Как ведет себя ШАВР при отрицательных температурах?

Реле напряжения в составе шкафа сохраняет работоспособность при -20 градусах. Эту же температуру мы и закладываем в руководство по эксплуатации. При необходимости работы в более суровых условиях необходимо утепление шкафа и внутренний обогрев. Это можно указать при заявке.
