Плата преобразования сигнала +10 .. -10 В
(0)
Оставить заявку

Описание

Во многих станках в качестве задатчика скорости применяется аналоговый сигнал от -10 до + 10 В. Для совместимости с реверсивными тиристорными преобразователями нашего производства предлагается плата преобразования сигнала: она преобразует сигнал от -10 до + 10 В в однополярный и формирует сигнал реверса.

plata_preobraz big.jpg

Рисунок 1 Внешний вид платы преобразователя сигнала

Плата может быть применена для управления реверсивными тиристорными регуляторами скорости ТРС-КВ, ТРС-КВ-РВ, ТРС-ТЯ, ТРС-РВ, ZTRS-TY, ZTRS-RV-TY и реверсивными тиристорными выпрямителями ТВН-3-Р, ZTVN-3-R.

Плата совместима только с приборами  фирмы ”Звезда Электроника”.

Таким образом, плата дает возможность совместить приборы с задающим сигналом стороннего производителя

2.Технические характеристики и условия эксплуатации

Таблица 2.1 – Технические характеристики платы RS-485

Напряжение питания

12 В

Выходное напряжение платы при Uвх = + 10 В

3 В

Выходное напряжение платы при Uвх = - 10 В

3 В

Выходной сигнал для реверса

открытый коллектор

Изоляция

Не менее 2,5 кВ между шасси, силовой цепью и управляющими цепями

Срок эксплуатации

не менее 10 лет

Температура окружающей среды

-40..45 С

Гарантия

12 месяцев

Плата крепится к основной плате устройства через латунные стойки, при этом питание платы 12 V подается на разьем XS1.  Входной сигнал подается на клемму 1 относительно общего проводника на клемм 2 клеммной колодки X7.

При этом выходной аналоговый сигнал платы выведен на клемму 3 X7.  Этот сигнал необходимо подать на клемму 4 клеммной колодки X1 преобразователя.

Дискретный сигнал для реверса формируется следующим образом: при отрицательном входном сигнале на выходной клемме 4 клеммника X7 имеется замкнутой состояние через коллектор транзистора с общей точкой GND, а при положительном разомкнутое. Клемму 4 X7 необходимо соединить с клеммой 6 клеммной колодки X2 преобразователя. В приборе необходимо установить  настройки: F1=1 – дистанционно, F2=4 – внешний резистор.

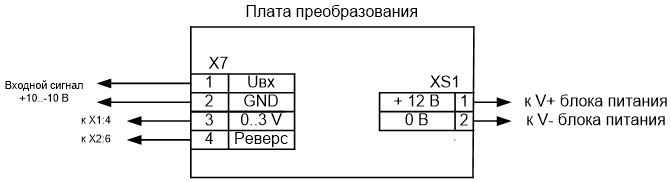

Рисунок 2. Схема подключения платы

Скриншот-28-09-2026 07_04_54.jpg
